Преимущества преобразователей частоты серии SDI

Преобразователи частоты серии SDI – это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0,4 до 4,0 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

ВЫСОКИЙ ПУСКОВОЙ МОМЕНТ ПРИ НИЗКИХ ОБОРОТАХ ДВИГАТЕЛЯ

Пусковой момент в векторном режиме – 150% при 1.0 Гц и выше

СЪЕМНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Панель имеет возможность выноса удлинительным кабелем длиной до 50 м

КОМПАКТНОСТЬ

Оптимальные габаритные размеры

ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ

В базовой комплектации встроенный ModBUS RTU

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ:

• токовая защита от перегрузки двигателя;
• токовая защита мгновенного действия;
• защита двигателя от перегрева;
• защита от замыкания выходных фаз на землю;
• защита от перегрева выходных каскадов;
• защита от повышенного или пониженного напряжения;
• защита от пропадания фазы на входе;
• защита от ошибок передачи данных;
• защита от пропадания фаз на выходе.



Функциональные возможности

Расширенный ПИД-регулятор

Обеспечивает управление скоростью электродвигателя для поддержания постоянного значения заданного параметра (например, давления, температуры или расхода воды).

Встроенный таймер

Управляется входными цифровыми сигналами.

Ограничитель момента

Поддержание установленного момента путем ограничения напряжения и тока.

Резервное копирование параметров

Пользователь может использовать резервное копирование параметров с помощью модуля копирования, чтобы восстановить настройки преобразователя частоты в случае ошибки, вызванной сбоем или неправильной работой.

Автоматический регулятор напряжения

Предназначен для стабилизации выходного напряжения путём регулирования тока в обмотке возбуждения, а также обеспечивает электронную защиту от перегрузки и падения частоты вращения.

Технические характеристики

Модель преобразователя частоты	Номинальный ток на входе (А)	Номинальный ток на выходе (А)	Мощность двигателя (кВт)*	Тормозной модуль
1 ~ 220 В ± 15% 50/60 Гц
SDI-G0.4-2B	3,2	2,1	0,4	Встроен
SDI-G0.75-2B	8,2	4,7	0,75
SDI-G1.5-2B	14	7,5	1,5
SDI-G2.2-2B	23	10	2,2
3 ~ 380 В ± 15% 50/60 Гц
SDI-G0.75-4B	3,4	2,3	0,75	Встроен
SDI-G1.5-4B	5	3,7	1,5
SDI-G2.2-4B	5,8	5,1	2,2
SDI-G4.0-4B	10,5	8,5	4

1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

1 ~ 220 В ± 15%, 50/60 Гц

3 ~ 380 В ± 15%, 50/60 Гц

7. Встроенный тормозной модуль

8. Встроенный дроссель постоянного тока

9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)

10. Дополнительное защитное покрытие плат лаком

11. Защитное покрытие плат компаундом

12. Встроенный ЭМС фильтр

13. IP54

14. Пожарный режим

*Общепромышленный режим (G)

Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P)

Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

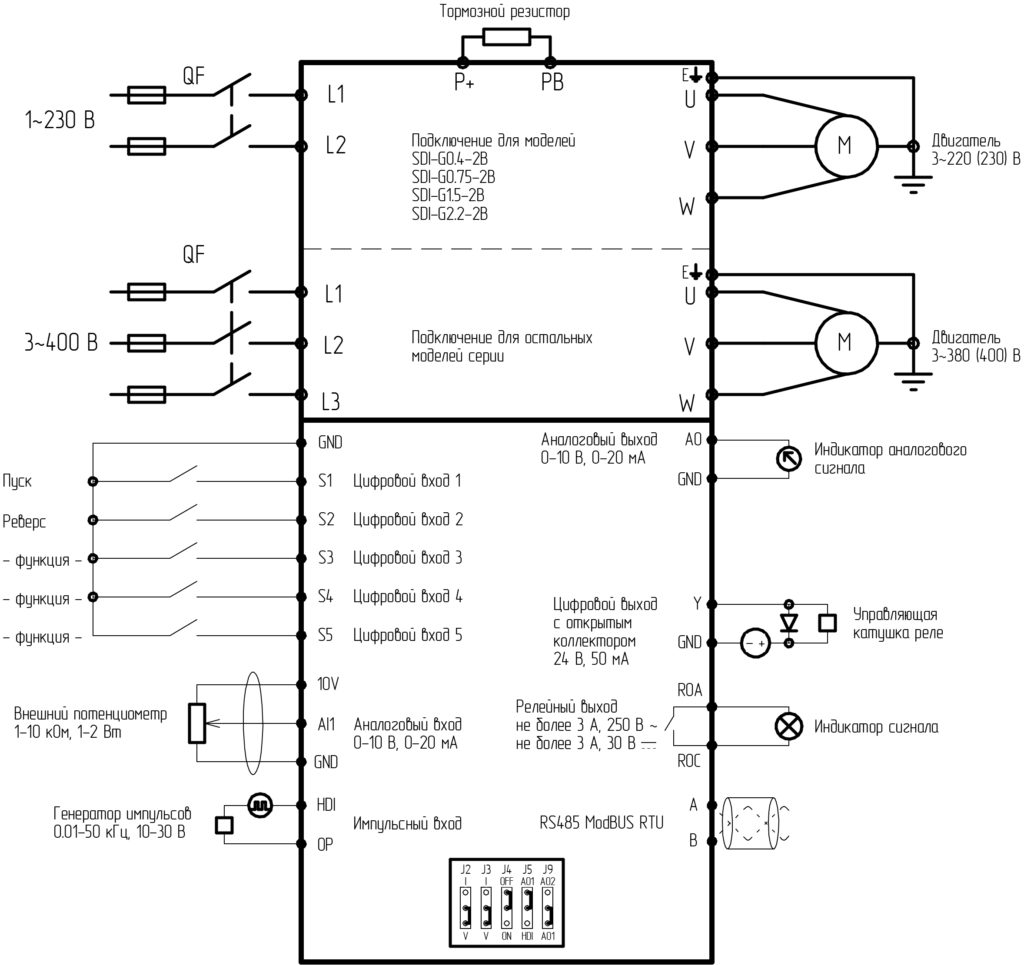

Схемы подключения

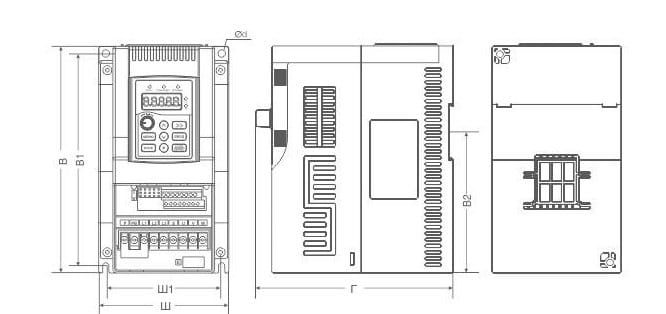

Габаритные размеры

Внешний вид	Модель	В	Ш	Г	D	Вес брутто
		мм				кг
	SDI-G0.4-2B	145	82	125	4	0,9
	SDI-G0.75-2B
	SDI-G1.5-2B
	SDI-G0.75-4B
	SDI-G1.5-4B
	SDI-G2.2-4B
	SDI-G2.2-2B	190	110	152	5	1,95
	SDI-G4.0-4B
