ЦНСг

Главная -> Водоснабжение и отопление -> ЦНСг

НАЗНАЧЕНИЕ

Насосы центробежные многоступенчатые секционные типа 1ЦНСг и агрегаты электронасосные на их основе предназначены для перекачивания воды, имеющей водородный показатель рН 7…8,5, с температурой не более 105°С, массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм, микро твердостью не более 1,47 ГПа (14700 кгс/см2).

ОБЛАСТЬ ПРИМЕНЕНИЯ

Насосы 1ЦНСг и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения.

Насосы выпускаются в климатическом исполнении «УХЛ» и «Т» категории размещения 4 и 2 по ГОСТ 15150-69.

Насосы (агрегаты) не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.

Насосы могут применяться и для других целей при подъеме воды с параметрами, приведенными в та- блице технических характеристик.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

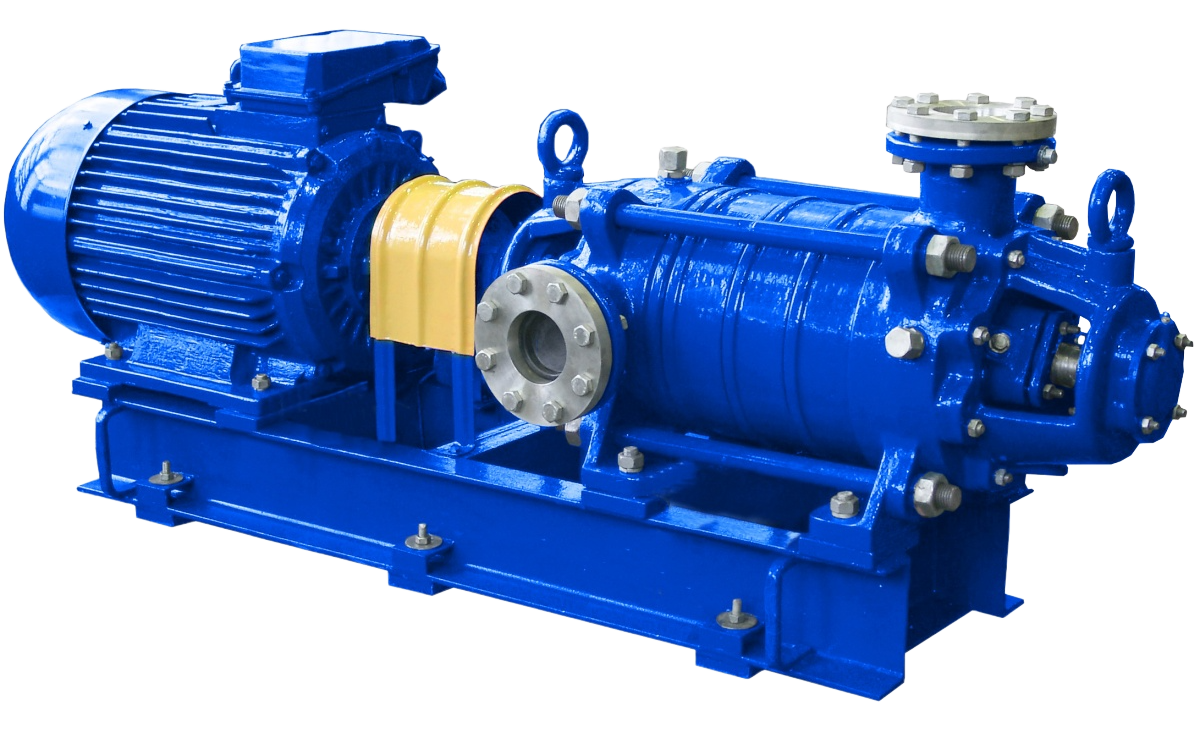

Насосы 1ЦНСг — горизонтальные, с односторонним расположением рабочих колес. Пред включённый шнек позволяет улучшить квитанционные характеристики насоса. Комплект секций — диафрагм со вставленными в них направляющими аппаратами и рабочими колесами соединяется между собой стяжными болтами. Стыки секций уплотняются резиновыми кольцами.

Комплектация насосов торцовыми уплотнениями и взрывозащищенными двигателями, исполнение корпусных деталей из углеродистой стали позволяют использовать насосы во взрыво и пожаро- опасных производствах.

Опорами ротора служат сферические двухрядные шарикоподшипники, которые смазываются консистентной смазкой.

Уплотнение вала — сальниковое двойное, одинарное торцовое или двойное торцовое. По тре- бованию заказчика насосы могут поставляться с системами обеспечения работоспособности двойного торцового уплотнения.

Фундаментная рама представляет собой сварную конструкцию, изготовленную из стального прока- та, на которую устанавливаются насос и электродвигатель. Для передачи крутящего момента от вала электродвигателя к валу насоса используются втулочно-пальцевые муфты. По заказу потребителя агрегат может комплектоваться дисковыми полужесткими муфтами на соответствующие моменты.

Материалы основных деталей насоса
наименование деталей	материал
	марка	нормативно-техни- ческий документ
Корпус насоса Колесо ра6очее Аппарат направля- ющий Кронштейн Диафрагма	СЧ – 20	ГОСТ 1412
Вал	Сталь 45 Сталь95Х18	ГОСТ 1050 ГОСТ 5632
Шнек	Сталь 12Х18Н10Т Сталь 12Х18Н9	ГОСТ 5632 ГОСТ 5632
Кольца уплотняющие	Сталь 20 Сталь 20Х13	ГОСТ 1050 ГОСТ 5632
