НАЗНАЧЕНИЕ

Насосы центробежные конденсатные типа 1Кс и агрегаты электронасосные на их основе предназначены для перекачивания конденсата или пресной воды температурой до 160°С с рН = 6.8. 9.2,

с содержанием твердых включений с концентрацией не более 5 мг/л и максимальным размером до 0,1 мм.

Насосы (агрегаты) применяются в пароводяных сетях электростанций.

Насосы изготавливаются в климатическом исполнении УХЛ, Т категории размещения 4,2 по ГОСТ 15150-69.

Насосы типа 1Кс и агрегаты электронасосные на их основе не предназначены для эксплуатации во взрыво- и пожароопасных производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

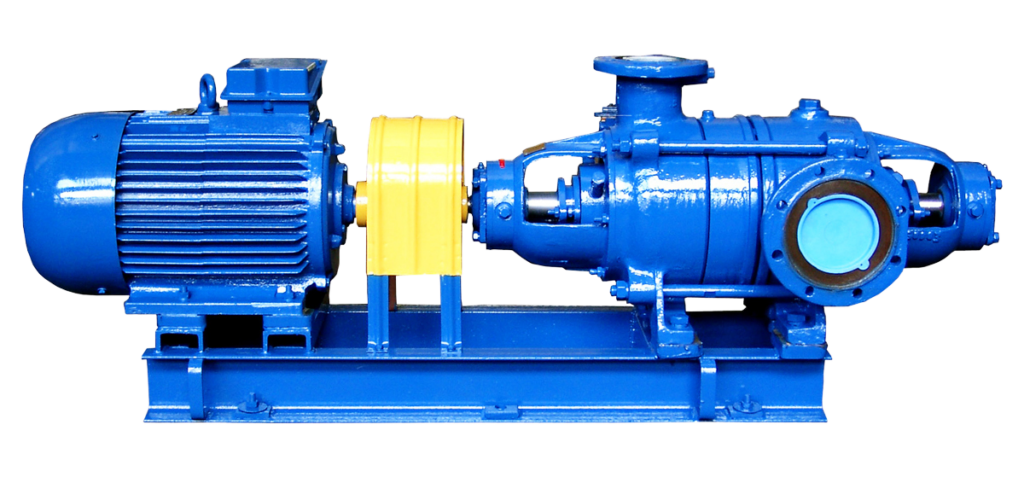

Агрегат электронасосный состоит из насоса и приводного электродвигателя, установленных на общей фундаментной раме (плите) и соединенных при помощи упругой муфты. Допускается установка других муфт на соответствующие мо- менты.

Насос 1Кс — центробежный, горизонтальный, секционный, с односторонним расположением рабочих колес.

Ротор насосов 1Кс20 разгружен от осевых сил с помощью разгрузочного барабана. В насосах 1Кс50, 1Кс32 и 1Кс80 применяются разгруженные рабочие колеса. Опорами ротора служат два сферических шарикоподшипника. Подшипники смазываются консистентной смазкой Литол 24 или ЦИАТИМ 221. Допускается установка подшипников со смазкой на весь срок службы.

Агрегаты могут комплектоваться частотными преобразователями.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Например: 1Кс 12-50-1-1-1 УХЛ4

• 1 — порядковый номер модернизации;
• Кс — наименование серии насосов;
• 12 — подача, м³/ч;
• 50 — напор, м;
• 1 — конструктивное исполнение по расположению патрубков относительно двигателя:
  1 – всасывающий патрубок со стороны двигателя — левое вращение;
  2 – напорный патрубок со стороны двигателя — правое вращение.
• 1 — расположение всасывающего патрубка относительно двигателя:
  1 – патрубок слева, если смотреть со стороны двигателя;
  2 – патрубок справа, если смотреть со стороны двигателя.
• 1 — конструктивное исполнение:
  1 – исполнение со шнеком (с улучшенными кавитационными свойствами);
  2 – исполнение без шнека.
• УХЛ — климатическое исполнение;
• 4 — категория размещения

____Марки____	Подача (номин.), м³/ч	Напор, м	Мощность потребляемая насосом (макс.), кВт	Частота вращения, об/мин	КПД насоса, %	Допускаемый кавитационный запас, м, не более
1Кс 12-50-…	12	50	5.1	2900	45	1,2 (1,6*)
1Кс 12-110-…	12	110	9.3	2900	45	1,2 (1,6*)
1Кс 20-50-…	20	50	6.5	2900	53	1,4 (1,8*)
1Кс 20-110-…	20	110	13.5	2900	53	1,4 (1,8*)
1Кс 20-50	20	50	5.7	2950	58	1.5
1Кс 20-110	20	110	13.5	2950	58	1.5
1Кс 32-150	32	150	25	2950	66	1.6
1Кс 50-55	50	55	14	2950	65	1.6
1Кс 50-110	50	110	25	2950	65	1.6
1Кс 80-100	80	100	39.8	2950	66	1.6
1Кс 80-155	80	155	63	2950	66	1.

Материалы основных деталей насоса
наименование деталей	материал		марка насоса
	марка	нормативно- технический документ
Корпус нагнетания	сталь 35Л	ГОСТ 977	1КС32, 1КС80
	СЧ – 20	ГОСТ 1412	1КС20, 1КС50, 1КС12
Корпус всасывания	сталь 35Л	ГОСТ 977	1КС32, 1КС80
	СЧ – 20	ГОСТ 1412	1КС20, 1КС50, 1КС12
Диафрагма	сталь 35Л	ГОСТ 977	1КС32, 1КС80
	СЧ – 20	ГОСТ 1412	1КС20, 1КС50, 1КС12
Аппарат направляющий	сталь 35Л	ГОСТ 977	1КС32, 1КС80
	СЧ – 20	ГОСТ 1412	1КС20, 1КС50, 1КС12
колесо рабочее	сталь 20X13Л	ГОСТ 977	1КС80
	СЧ – 20	ГОСТ 1412	1КС20, 1КС50, 1КС32, 1КС12
шнек	20X13	ГОСТ5632	1КС20, 1КС50, 1КС32, 1КС80
	10X17Н- 13М3Т		1КС12
вал	Сталь 45	ГОСТ1050	1КС32
	20X13	ГОСТ5632	1КС20, 1КС50, 1КС80
	40X13		1КС12
	95X18		1КС-экспортТ2
Допускается замена материалов другими, не ухудшающими эксплуатационные характеристики насоса
