Насос КСВ

Главная -> Водоснабжение и отопление -> Насос КСВ



НАЗНАЧЕНИЕ

Агрегаты конденсатные типа 1КсВ предназначены для перекачивания конденсата или пресной воды температурой 160°С с рН 6,8…9,2, с содержанием твердых включений концентрацией не более 5 мг/л, максимальным размером до 0,1 мм и микро твёрдостью не более 6,5 ГПа.

Агрегаты применяются в пароводяных сетях электростанций.

Агрегаты изготавливаются в климатическом исполнении УХЛ и Т для эксплуатации в помещениях категории размещения 4 и 2 по ГОСТ 15150-69.

Агрегаты могут эксплуатироваться в районах с сейсмичностью до 8 баллов по MSК-84.

Агрегаты типа 1КсВ не предназначены для установки во взрывоопасных и пожароопасных производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

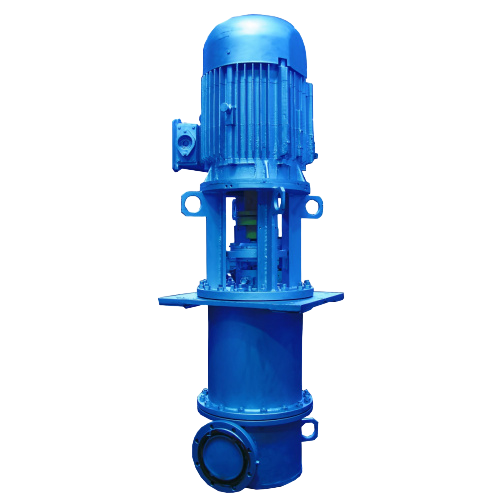

Агрегаты 1КсВ — центробежные, вертикальные, двухвальные с гидроприводной бустерной ступенью.

Главным достоинством насосов являются улучшенные кавитационные свойства.

Основная (быстроходная) ступень насоса имеет одно или два рабочих колеса, насаженных на вал, соединенный с электродвигателем с помощью соединительной втулочно-пальцевой муфты. Опорами ротора служат шариковый подшипник качения и подшипник скольжения.

Бустерная (тихоходная) ступень получает вращение от гидротурбины, расположенной в потоке перекачиваемой жидкости за рабочим колесом основной ступени. Бустерная ступень вращается в собственных подшипниках скольжения, совмещенных с гидростатической пятой.

Опорный узел крепления к фундаменту выполнен заодно с корпусом насоса.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Например: 1КсВ 125-71-3 УХЛ 4

• 1 — порядковый номер модернизации;
• КсВ — наименование серии насосов;
• 125 — подача, м³/ч;
• 71 — напор, м;
  • 3 — конструктивное исполнение:
  • 3 – металлофторопластовые подшипники скольжения;
• 4 – твердосплавные подшипники скольжения.
• УХЛ — климатическое исполнение;
• 4 — категория размещения.

_____Марки____	Подача (номин.), м³/ч	Напор, м	Мощность двигателя, кВт	Частота вращения, об/мин	КПД насоса, %	Допускаемый кавитационный запас, м, не более
1КсВ 100-100	100	100	75	3000	63	1
1КсВ 125-71	125	71	45	3000	63	1
1КсВ 125-140	125	140	90	3000	63	1
1КсВ 200-130	200	130	132	3000	63	1.4
1КсВ 200-220	200	220	250	3000	65	1.4
1КсВ 315-80	315	80	110	3000	70	1.4
1КсВ 315-160	315	160	250	3000	71	1.4

Материалы основных деталей
Корпус насоса	Ст. 3
Корпус-фонарь	Ст. 3, 20Х13Л
Корпус бустера	СЧ20
Корпус турбины	СЧ20, 20Х13Л
Колеса рабочие	20Х13Л
Вал	95Х18
Подшипник скольжения	С403Ц01Б
Кольца уплотняющие	С403Ц01Б
Допускается замена материалов другими, не ухудшающими эксплуатационные характеристики насоса.
