Устройство плавного пуска
Главная -> Устройство плавного пуска
Преимущества устройства плавного пуска INSTART
Устройства плавного пуска INSTART предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, система управления – цифровая, микропроцессорная.
Устройства плавного пуска INSTART – защита любых асинхронных двигателей в различных применениях
ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ:
Устройства плавного пуска INSTART снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно-параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжение полного периода пуска и останова двигателя.
ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью сетевого протокола MODBUS, что облегчает внедрение в различные системы управления и мониторинга.
ИСПОЛЬЗОВАНИЕ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART:
- позволяет снизить нагрузку на сеть;
- уменьшает пусковые токи;
- устраняет рывки в механической части привода или гидравлические удары в трубах и задвижках в момент пуска и останова электродвигателей;
- повышает срок службы двигателей;
ОБЛАСТЬ ПРИМЕНЕНИЯ
- уменьшает износ механических деталей приводов;
- обеспечивает надежность и безопасность работы.
ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ БАЗОВЫХ ФУНКЦИЙ:
- контролируемый запуск электродвигателя в 6 режимах;
- контролируемый останов электродвигателя в 2 режимах;
- электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
- электронная защита самого устройства плавного пуска.
УСОВЕРШЕНСТВОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ:
- 5 уровней защиты по 10 параметрам;
- наличие дополнительных защитных функций устройства плавного пуска INSTART обеспечивает бесперебойность производственных процессов.
Устройства плавного пуска INSTART применяются в различных областях промышленности: везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

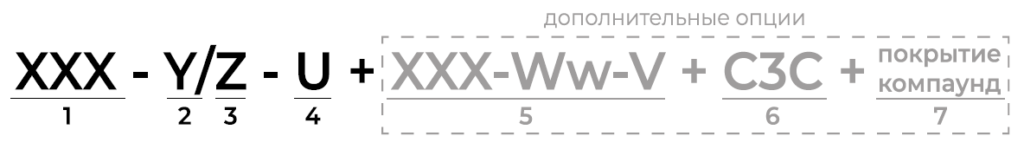

Система обозначения
- Серия
- Мощность, кВт
- Ток, А
- Входное напряжение, В
3 ~ 400 B ± 15%, 50/60 Гц
3 ~ 690 B ± 15%, 50/60 Гц
5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом
Серия SSI
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки).
Диапазон мощности: 5.5 – 600 кВт
УПП серии SSI предпочтительнее в случаях:
- если УПП подключается к электродвигателю, который был установлен ранее и до этого запускался
«прямым пуском». В этом случае задействуется имеющийся контактор;
- если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и «прямого пуска» двигателя через контактор;
- если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.
| Модель | Мощность, кВт | Ток, А | |
| Вход: 3 фазы, 400 В ± 15%, 50/60 Гц | |||
| SSI-5.5/11-04 | 5.5 | 11 | |
| SSI-7.5/15-04 | 7.5 | 15 | |
| SSI-11/23-04 | 11 | 23 | |
| SSI-15/30-04 | 15 | 30 | |
| SSI-18.5/37-04 | 18.5 | 37 | |
| SSI-22/43-04 | 22 | 43 | |
| SSI-30/60-04 | 30 | 60 | |
| SSI-37/75-04 | 37 | 75 | |
| SSI-45/90-04 | 45 | 90 | |
| SSI-55/110-04 | 55 | 110 | |
| SSI-75/150-04 | 75 | 150 | |
| SSI-90/180-04 | 90 | 180 | |
| SSI-115/230-04 | 115 | 230 | |
| SSI-132/264-04 | 132 | 264 | |
| SSI-160/320-04 | 160 | 320 | |
| SSI-185/370-04 | 185 | 370 | |
| SSI-200/400-04 | 200 | 400 | |
| SSI-250/500-04 | 250 | 500 | |
| SSI-280/560-04 | 280 | 560 | |
| SSI-320/640-04 | 320 | 640 | |
| SSI-355/710-04 | 355 | 710 | |
| SSI-400/800-04 | 400 | 800 | |
| SSI-450/900-04 | 450 | 900 | |
| SSI-500/1000-04 | 500 | 1000 | |
| SSI-600/1200-04 | 600 | 1200 | |
Серия SBI
Стандартная серия общего применения со встроенным обводным контактором.
Диапазон мощности: 5.5 – 55 кВт
УПП серии SBI предпочтительнее в случаях:
- если производится первичное подключение электродвигателя «с нуля». В этом случае наличие встроенного обводного контактора максимально упростит процесс подключения;
- если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
| Модель | Мощность, кВт | Ток, А | |
| Вход: 3 фазы, 400 В ± 15%, 50/60 Гц | |||
| SBI-5.5/11-04 | 5.5 | 11 | |
| SBI-7.5/15-04 | 7.5 | 15 | |
| SBI-11/23-04 | 11 | 23 | |
| SBI-15/30-04 | 15 | 30 | |
| SBI-18.5/37-04 | 18.5 | 37 | |
| SBI-22/43-04 | 22 | 43 | |
| SBI-30/60-04 | 30 | 60 | |
| SBI-37/75-04 | 37 | 75 | |
| SBI-45/90-04 | 45 | 90 | |
| SBI-55/110-04 | 55 | 110 | |
Устройства плавного пуска SNI
Устройства плавного пуска SNI – это новая серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.
СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus RTU, а также опционально подключаемого протокола Profibus DP, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга
ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»
БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП
ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно
МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ:
Большой выбор настраиваемых защит электродвигателя: защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.
РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- контролируемый запуск/останов электродвигателя в 3 основных режимах;
- электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
- встроенный байпас во всем диапазоне мощностей;
- расширенное количество программируемых входов/ выходов
ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства
| Модель | Мощность двигателя, кВт | Ток, А |
| Вход: 3 фазы, 400 В ± 15%, 50/60 Гц | ||
| SNI-5.5/13-04 | 5.5 | 13 |
| SNI-7.5/17-04 | 7.5 | 17 |
| SNI-11/23-04 | 11 | 23 |
| SNI-15/30-04 | 15 | 30 |
| SNI-18.5/37-04 | 18.5 | 37 |
| SNI-22/43-04 | 22 | 43 |
| SNI-30/60-04 | 30 | 60 |
| SNI-37/76-04 | 37 | 76 |
| SNI-45/97-04 | 45 | 97 |
| SNI-55/105-04 | 55 | 105 |
| SNI-75/145-04 | 75 | 145 |
| SNI-90/170-04 | 90 | 170 |
| SNI-115/220-04 | 115 | 220 |
| SNI-132/255-04 | 132 | 255 |
| SNI-160/320-04 | 160 | 320 |
| SNI-185/360-04 | 185 | 360 |
| SNI-200/380-04 | 200 | 380 |
| SNI-220/435-04 | 220 | 435 |
| SNI-250/500-04 | 250 | 500 |
| SNI-280/580-04 | 280 | 580 |
| SNI-320/630-04 | 320 | 630 |
| SNI-355/700-04 | 355 | 700 |
| SNI-400/820-04 | 400 | 820 |
| SNI-450/920-04 | 450 | 920 |
| SNI-500/1000-04 | 500 | 1000 |
| SNI-600/1200-04 | 600 | 1200 |
| SNI-700/1410-04 | 700 | 1410 |
| SNI-800/1600-04 | 800 | 1600 |
| Вход: 3 фазы, 690 В ± 15%, 50/60 Гц | ||
| SNI-5.5/13-06 | 5.5 | 13 |
| SNI-7.5/13-06 | 7.5 | 13 |
| SNI-11/13-06 | 11 | 13 |
| SNI-15/17-06 | 15 | 17 |
| SNI-18.5/23-06 | 18.5 | 23 |
| SNI-22/30-06 | 22 | 30 |
| SNI-30/37-06 | 30 | 37 |
| SNI-37/43-06 | 37 | 43 |
| SNI-45/53-06 | 45 | 53 |
| SNI-55/76-06 | 55 | 76 |
| SNI-75/97-06 | 75 | 97 |
| SNI-90/105-06 | 90 | 105 |
| SNI-115/145-06 | 115 | 145 |
| SNI-132/170-06 | 132 | 170 |
| SNI-160/200-06 | 160 | 200 |
| SNI-185/220-06 | 185 | 220 |
| SNI-200/255-06 | 200 | 255 |
| SNI-220/280-06 | 220 | 280 |
| SNI-250/320-06 | 250 | 320 |
| SNI-280/350-06 | 280 | 350 |
| SNI-320/360-06 | 320 | 360 |
| SNI-355/425-06 | 355 | 425 |
| SNI-400/500-06 | 400 | 500 |
| SNI-450/580-06 | 450 | 580 |
| SNI-500/630-06 | 500 | 630 |
| SNI-600/700-06 | 600 | 700 |
| SNI-700/820-06 | 700 | 820 |
| SNI-800/920-06 | 800 | 920 |
| SNI-1000/1200-06 | 1000 | 1200 |
| SNI-1200/1410-06 | 1200 | 1410 |
Схема подключения с внешним обводным контактором для серии SSI
Схема подключения с встроенным обводным контактором для серии SBI
Схема подключения с внешним обводным контактором для серии SNI

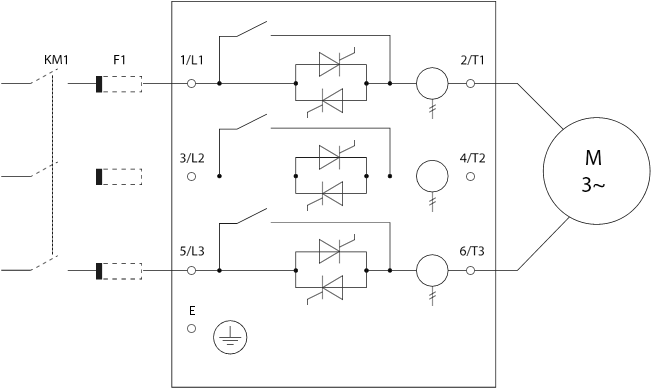

Подключение «в линию» к электродвигателю УПП со встроенным байпасом
Подключение «внутри треугольника» к электродвигателю УПП со встроенным байпасом
